پیوست 9 : آب خاکستری
پ ۹-۱ کلیات
اگرچه استفاده مجدد از آب خاکستری در این مقررات الزام نشده است، ولی بازچرخانی آب خاکستری به عنوان یک راهکار مفید و کم هزینه به منظور کاهش مصرف آب در سطح جهانی به رسمیت شناخته شده و استفاده از آب خاکستری در اغلب ساختمان‌ها به غیر از بیمارستان‌ها و ساختمان‌های درمانی توصیه شده است. این پیوست به صورت خیلی فشرده به بیان روشهای جمع‌آوری و تصفیه آب خاکستری با هدف ترویج استفاده از آن اختصاص دارد.
پ ۹-۱-۱ فاضلاب خروجی از دستشویی، وان، زیردوشی لگن با ماشین رختشویی ممکن است به جای ریختن به شبکه لولهکشی فاضلاب بهداشتی ساختمان برای استفاده دوباره به عنوان آب خاکستری بازگردانده شود.
پ ۹-۱-۲ آب خاکستری در داخل ساختمان فقط ممکن است برای شستشوی توالت (تغذیه فلاش تانک یا فلاش والو) و یورینال مورد استفاده قرار گیرد.
پ ۹-۱-۳ آب خاکستری در صورت تأیید مقامات بهداشتی مسئول ممکن است به صورت زیر سطحی برای آبیاری فضاهای سبز مورد استفاده قرار گیرد.
(۱) نباتات و گیاهانی که به صورت خام مصرف می‌شوند نباید با آب خاکستری آبیاری شوند.
پ ۹-۲
آب خاکستری باید در مخزن بسته جداگانه‌ای جمع آوری شود. مخزن باید از جنس بادوام مقاوم در برابر خوردگی و نفوذ آب و مورد تأیید باشد. مخزن باید دریچه دسترسی برای بازدید و تمیز کردن سطوح داخلی داشته باشد. مخزن باید کاملا آب بند و گاز بند باشد.
پ ۹-۲-۱ حداقل گنجایش مخزن باید دو برابر حجم آب مورد نیاز در هر روز برای شستشوی لوازم بهداشتی مندرج در پ (۹-۱-۲) باشد و به هر صورت از ۱۹۰ لیتر کمتر نباشد.
پ ۹-۲-۲ حداکثر گنجایش مخزن باید برای ذخیره ۷۲ ساعت فاضلاب ورودی محدود شود.
پ ۹-۲-۳ مخزن آب خاکستری باید اتصال سرریز داشته باشد. قطر نامی اتصال سرریز باید دست کم برابر قطر نامی لوله ورودی فاضلاب به سیستم تولید آب خاکستری باشد. لوله سرریز باید دارای سیفون باشد و به صورت غیرمستقیم به شبکه لولهکشی فاضلاب بهداشتی ساختمان متصل شود.
پ 9-2-4 مخزن جمع آوری آب خاکستری باید در پایین‌ترین قسمت اتصال تخلیه داشته باشد که آب خاکستری را به صورت غیر مستقیم به شبکه لولهکشی فاضلاب بهداشتی ساختمان هدایت کند. روی این خط لوله باید شیر قطع و وصل با همان قطر نامی نصب شود.
پ ۹-۲-۵ مخزن جمع آوری آب خاکستری باید لوله هواکش داشته باشد که فضای داخل مخزن را به هوای آزاد مربوط کند قطر نامی لوله هواکش باید دست کم برابر با لوله خروجی از مخزن باشد و چگونگی اجرای انتهای آن باید با توجه به الزامات فصل (۱۶-۵) هواکش باشد.
پ ۹-۲-۶ در صورت لزوم ممکن است مخزن جمع آوری آب خاکستری با آب ورودی از شبکه آب سرد مصرفی ساختمان نیز تغذیه شود. در این صورت این اتصال باید با رعایت الزاماتی که در (16-3) توزیع آب مصرفی ساختمان به منظور جلوگیری از برگشت جریان مقرر شده انجام گیرد.
پ 9-3
آب خاکستری پیش از ورود به مخزن جمع آوری باید به کمک فیلتر شنی یا فیلترهای مشابه دیگر تصفیه شود.
پ ۹-۴
آب خاکستری پیش از ورود به شبکه توزیع باید با کلرزنی یا روشهای مشابه دیگر ضد عفونی شود. نوع مواد ضد عفونی باید با توجه به مصالح شبکه توزیع انتخاب شود.
پ ۹-۵
در لولهکشی آب خاکستری شامل سرریز تخلیه هواکش و غیره، الزامات مندرج در مبحث شانزدهم - تأسیسات بهداشتی باید رعایت شود.
پ ۹-۶
آب خاکستری به منظور جلوگیری از استفاده‌های دیگر پیش از ورود به شبکه توزیع باید با رنگ آبی یا سبز و با مواد رنگی مناسب برای مواد غذایی تغییر رنگ داده شود.
پ 9-7
سطوح خارجی لوله‌کشی‌های آب خاکستری باید با رنگ و حروف علامت‌گذاری و مشخص شود که این لولهکشی را از لولهکشی آب آشامیدنی کاملاً جدا و متمایز کند.
پ 9-8
موقعیت اجزای تأسیسات آب خاکستری برای آبیاری زیر سطحی نسبت به ساختمان‌ها و سایر تأسیسات باید بر اساس جدول پ ۹-۸ باشد.
جدول پ 9-8- موقعیت تاسیسات آب خاکستری
| حداقل فاصله افقی (متر) | اجزای تاسیسات و ساختمان‌ها | |
| تاسیسات دفع (آبیاری) | تانک ذخیره | |
| 1 | 2 | ساختمان‌ها |
| 2 | 2 | دیوار یا نرده جداکنندۀ ملک |
| 30 | 15 | چاه آب |
| 15 | 15 | نهر آب یا رودخانه، دریاچه |
| 2 | 0 | تانک سپتیک |
| 2 | 2 | تاسیسات آبرسانی |
| 3 | 3 | لوله اصلی آب آشامیدنی |
| 2 | 2 | چاه جذبی فاضلاب |
پ 9-9
پ ۹-۹ دیاگرام بازیافت فاضلاب خاکستری برای آبیاری زیر سطحی در شکل پ ۹-۹ آمده است.
پ 9-10
پ ۹-۱۰ دیاگرام بازیافت فاضلاب خاکستری برای شستشوی توالت و یورینال در شکل پ ۹-۱۰ آمده است.

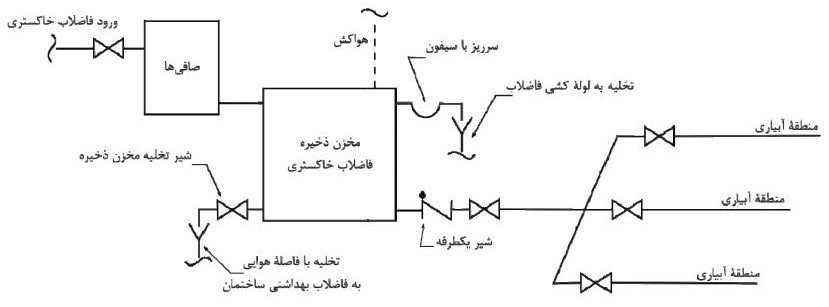

شکل پ 9-9- دیاگرام بازیافت فاضلاب خاکستری برای آبیاری زیرزمینی

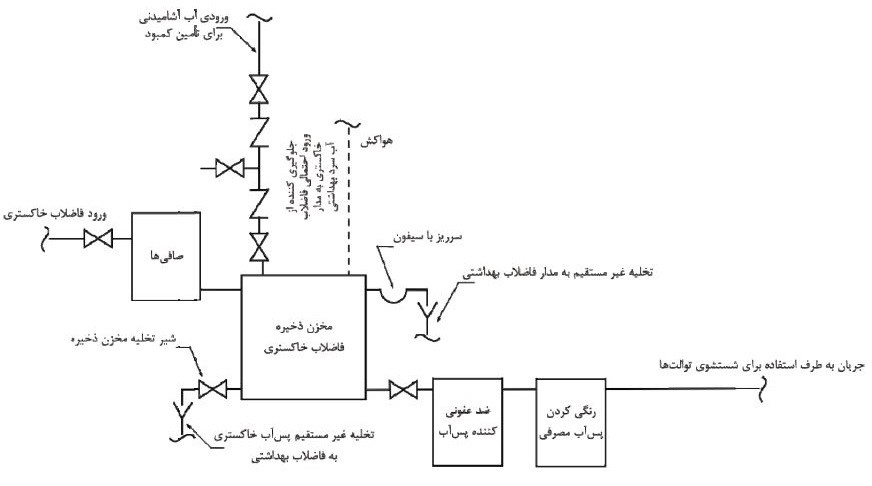

شکل پ 9-10- دیاگرام بازیافت فاضلاب خاکستری برای شستشوی توالت و یورینال
