پ ۲-۱

آنچه در ((پیوست - علائم ترسیمی در لوله‌کشی توزیع آب مصرفی ساختمان)) می‌آید، علائمی است که رعایت آنها در نقشه‌های توزیع آب مصرفی در ساختمان پیشنهاد میشود. مطالب و علائم پیوست - علائم ترسیمی در لوله‌کشی توزیع آب مصرفی ساختمان نباید به عنوان قسمتی از مقررات (۱۶-۳) توزیع آب مصرفی در ساختمان تلقی شود و رعایت این علائم مشمول الزام قانونی نمی‌شود.

پ ۲-۱-۱ پیشنهاد علائم ترسیمی ((در پیوست - علائم ترسیمی در لوله‌کشی توزیع آب مصرفی ساختمان)) به هیچ وجه استفاده از علائم ترسیمی متداول دیگر یا مندرج در استانداردها را به شرط تأیید منتفی نمی‌کند.

پ ۲-۲

علائم ترسیمی پیشنهادی در ((پیوست ۲)) فقط اختصاص به لوله فیتینگ فلنج شیر و دیگر اجزای لوله‌کشی دارد که در ((توزیع آب مصرفی در ساختمان)) کاربرد دارند.

پ ۲-۳

علائم ترسیمی پیشنهادی به ترتیب زیر طبقه‌بندی می‌شود.

- لوله‌ها

- فیتینگ‌ها

- شیرها

- تکیه‌گاه‌ها

- لوازم دیگر

پ ۲-۴ علائم ترسیمی

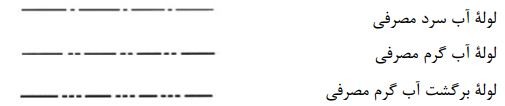

پ ۲-۴-۱ لوله‌ها

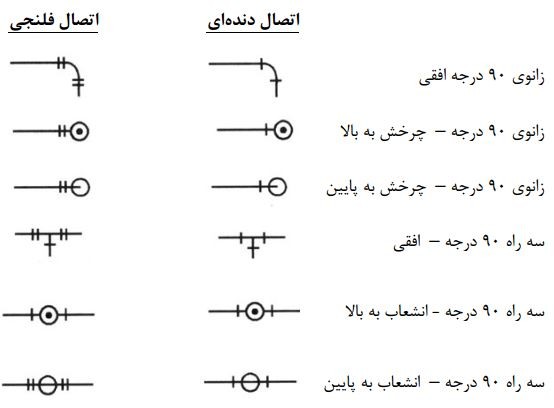

پ ۲-۴-۲ فیتینگ‌ها

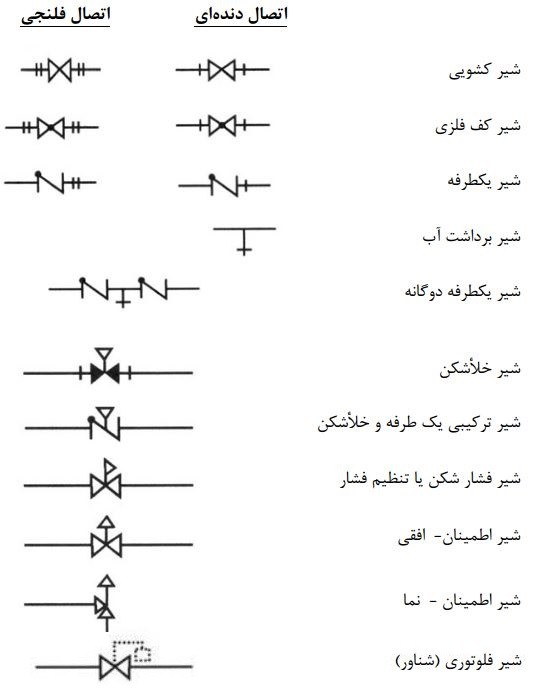

پ 2-4-3 شیرها

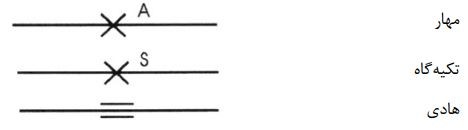

پ ۲-۴-۴ تکیه‌گاه‌ها

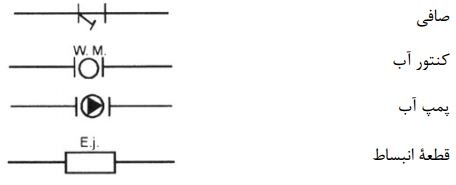

پ ۲-۴-۵ لوازم دیگر صافی
