پیوست 4 : مقادیر صدابندی کوبه‌ای و هوابرد کف - سقف‌ها
مقادیر صدابندی کوبه‌ای و هوابرد تعدادی از کف - سقف‌های متداول برگرفته از منابع گوناگون داخلی و خارجی برای راهنمایی در جدول پ-4-1 ارائه شده است. طراح باید اطلاعات مربوط به این مقادیر را از تأییدیه‌های استاندارد و گواهینامه‌های فنی شرکت‌های تولیدکننده استخراج نماید.
جدول پ-4-1: صدابندی کوبه‌ای و هوابرد چند نمونه از کف – سقف‌ها
| ساختار کف- سقف | ضخامت کلی (cm) | جزئیات اجرائی | Lnw (dB) | IIC (dB) | Rw یا STC (dB) |

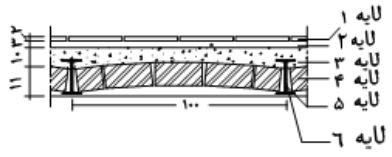

| سقف طاق ضربی لایه 1- موزائیک به ضخامت 2 سانتی‌متر لایه 2- ملات ماسه و سیمان به ضخامت 3 سانتی‌متر لایه 3- پوکه معدنی به ضخامت 10 سانتی‌متر لایه 4- آجرکاری با ملات گچ و خاک به ضخامت 11 سانتی‌متر لایه 5- تیرآهن 14 با فاصله 100 سانتی‌متر لایه 6- اندود گچ پرداختی 1/2 سانتی‌متر |
27/2 |  |
68 | 42 | 46 |

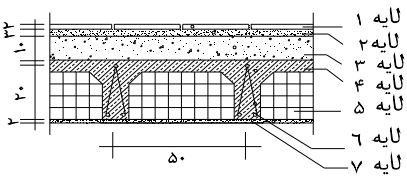

| سقف تیرچه بلوک سفالی لایه 1 – موزائیک به ضخامت 2 سانتی‌متر لایه 2- ملات ماسه سیمان به ضخامت 3 سانتی‌متر لایه 3- پوکه معدنی به ضخامت 10 سانتی‌متر لایه 4 – بتن لایه 5 – تیرچه‌ها به ضخامت 20 سانتی‌متر و به فاصله 50 سانتی‌متر لایه 6 – بلوک‌های سفالی لایه 7- گچ‌کاری به ضخامت 2 سانتی‌متر |
37 |  |
77 | 33 | 52 |

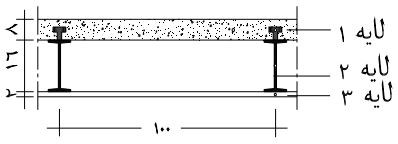

| سقف مرکب شامل تیرچه‌های فولادی و بتن (بدون کف پوش) لایه 1- بتن به ضخامت 8 سانتی‌متر لایه 2 – تیرچه‌های فولادی 16 به فاصله 100 سانتی‌متر لایه 3- سقف کاذب گچی با رابیتس‌بندی به ضخامت 2 سانتی‌متر |
26 |  |
76 | 34 | 51 |

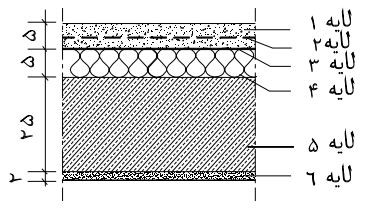

| کف شناور (بدون کفپوش) لایه 1- بتن به ضخامت 5 سانتی‌متر لایه 2- شبکه میلگرد 6 میلی‌متری لایه 3 – لایه مشمع لایه 4- الیاف معدنی تخته‌ای به ضخامت 5 سانتی‌متر لایه 5- سقف تیرچه بلوک به ضخامت 25 سانتی‌متر لایه 6- گچ‌کاری به ضخامت 2 سانتی‌متر |
37 |  |
46 | 64 | 52 |

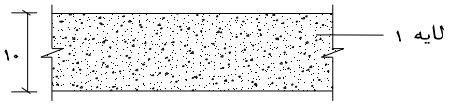

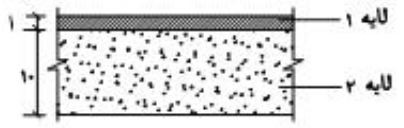

| دال بتنی مسلح (بدون کفپوش) رویه تراز شده با ملات رقیق ماسه و سیمان |
10 |  |
85 | 25 | 44 |

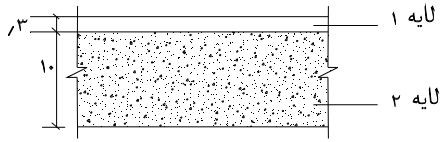

| دال بتنی مسلح با پوشش روی کف لایه 1- کف پوش از وینیل به ضخامت 0/3 سانتی‌متر لایه 2 – دال بتنی مسلح، رویه تراز شده با ملات رقیق ماسه و سیمان |
10/3 |  |
81 | 29 | 44 |
| دال بتنی مسلح با پوشش روی کف لایه 1 – موکت 1 سانتی‌متری با فوم لاستیکی لایه 2 – دال بتنی مسلح به ضخامت 10 سانتی‌متر |
11 |  |
30 | 80 | 52 |

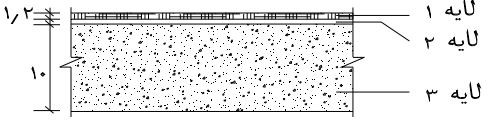

| دال بتنی مسلح لایه 1 – پارکت به ابعاد 22/5 × 22/5 ×1/2 سانتی‌متر لایه 2- ماستیک روی بتن لایه 3- دال بتنی مسلح به ضخامت 10 سانتی‌متر |
11/2 |  |
69 | 41 | 44 |

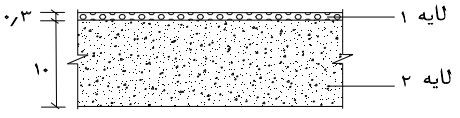

| دال بتنی مسلح با پوشش بتنی روی کف لایه -1 چوب پنبه به ضخامت 0/3 سانتی‌متر روی کف لایه 2 – دال بتنی مسلح به ضخامت 10 سانتی‌متر |
10/3 |  |
68 | 42 | 44 |

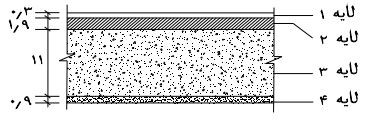

| دال بتنی مسلح با پوشش بتنی روی کف لایه 1- پوشش لینولئوم به ضخامت 0/3 سانتی‌متر لایه 2- ملات ماسه سیمان به ضخامت 1/9 سانتی‌متر لایه 3- دال بتنی مسلح به ضخامت 11 سانتی‌متر لایه 4 – گچ‌کاری طرف سقف به ضخامت 0/9 سانتی‌متر |
14/1 |  |
62 | 48 | 51 |

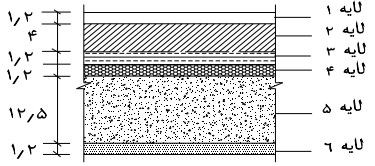

| دال بتنی مسلح با کف شناور متشکل از لایه‌های زیر: لایه 1- پوشش لینولئوم به ضخامت 1/2 سانتی‌متر لایه 2- ملات ماسه سیمان مسلح با شبکه آرماتور سبک 4 سانتی‌متری لایه 3- مقوای قیراندود به ضخامت 1/2 سانتی‌متر لایه 4- الیاف معدنی به ضخامت 1/2 سانتی‌متر لایه 5- سقف بتنی به ضخامت 12/5 سانتی‌متر لایه 6 – اندود گچ به ضخامت 1/2 سانتی‌متر |
21/3 |  |
57 | 53 | 50 |

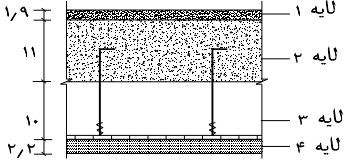

| سقف دال بتنی مسلح با سقف کاذب لایه 1 – ملات ماسه سیمان به ضخامت 1/9 سانتی‌متر لایه 2- سقف بتنی به ضخامت 11 سانتی‌متر لایه 3- رابیتس‌بندی با لایه هوا به عرض 10 سانتی‌متر لایه 4- اندود گچ‌کاری به ضخامت 2/2 سانتی‌متر |
25/1 |  |
63 | 47 | 48 |

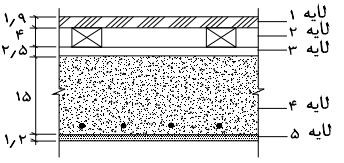

| سقف دال بتنی مسلح با لایه‌های زیر: لایه 1 – کف‌سازی چوبی به ضخامت 1/9 سانتی‌متر لایه 2 – تخته‌های چهار تراش 5×4 سانتی‌متر لایه 3- الیاف معدنی به ضخامت 2/5 سانتی‌متر لایه 4 – دال بتنی مسلح به ضخامت 15 سانتی‌متر لایه 5- گچ‌کاری به ضخامت 1/2 سانتی‌متر |
24/6 |  |
53 | 57 | 55 |

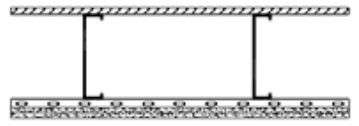

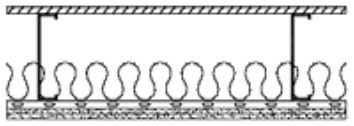

| تخته چندلایه 1/59 سانتی‌متری، تیرچه فولادی با پهنای 203 میلی‌متر و ضخامت 1/22 میلی‌متر با فواصل 406 میلی‌متر، پروفیل‌های ارتجاعی با فواصل مرکز به مرکز 406 میلی‌متر، دو لایه تخته گچی 1/27 سانتی‌متر در زیر | 24/4 |  |
70 | 40 | 44 |
| جزئیات فوق با فرش با موکت | 50 | 60 | |||

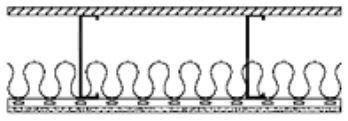

| تخته چندلایه 1/59 سانتی‌متری، تیرچه فولادی با پهنای 203 میلی‌متر و ضخامت 1/22 میلی‌متر با فواصل 406 میلی‌متر، پروفیل‌های ارتجاعی با فواصل مرکز به مرکز 406 میلی‌متر، الیاف معدنی به ضخامت 90 میلی‌متر، دو لایه تخته گچی 1/27 سانتی‌متر در زیر | 24/4 |  |
71 | 39 | 48 |
| جزئیات فوق با فرش با موکت | 41 | 69 | |||

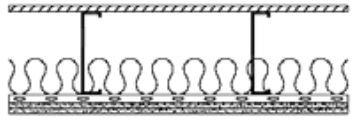

| تخته چندلایه 1/59 سانتی‌متری، تیرچه فولادی با پهنای 203 میلی‌متر و ضخامت 1/22 میلی‌متر با فواصل 610 میلی‌متر، پروفیل‌های ارتجاعی با فواصل مرکز به مرکز 406 میلی‌متر، الیاف معدنی به ضخامت 90 میلی‌متر، دو لایه تخته گچی 1/27 سانتی‌متر در زیر | 24/4 |  |
68 | 42 | 52 |
| جزئیات فوق با فرش با موکت | 48 | 62 | |||
| تخته چندلایه 1/59 سانتی‌متری، تیرچه فولادی با پهنای 203 میلی‌متر و ضخامت 1/22 میلی‌متر با فواصل 406 میلی‌متر، پروفیل‌های ارتجاعی با فواصل مرکز به مرکز 406 میلی‌متر، الیاف معدنی به ضخامت 90 میلی‌متر، یک لایه تخته گچی 1/27 سانتی‌متر در زیر | 23/2 |  |
66 | 44 | 51 |
| جزئیات فوق با فرش با موکت | 46 | 64 | |||

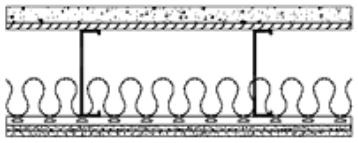

| بتن رویه با ضخامت 38 میلی‌متر روی تخته چندلایه 15/9 میلی‌متری، تیرچه فولادی با پهنای 203 میلی‌متر و ضخامت 1/22 میلی‌متر با فواصل 406 میلی‌متر، پروفیل‌های ارتجاعی با فواصل مرکز به مرکز 406 میلی‌متر، الیاف معدنی به ضخامت 90 میلی‌متر، دو لایه تخته گچی 1/27 سانتی‌متر در زیر | 28/2 |  |
79 | 31 | 60 |
| جزئیات فوق با فرش با موکت | 40 | 70 |
