در راستای بهبود عملکرد لرزه‌ای سازه‌ها با سیستم قاب خمشی، هدف این تحقیق جلوگیری از شکست برشی لغزشی در محل مفاصل پلاستیک تیرها از طریق تغییر محل مفصل پلاستیک است. در این مطالعه، چهار جفت مدل المان محدود سه بعدی شامل یک تیر با آرماتور قطری و یک تیر مرسوم (بدون آرماتور قطری) با ابعاد یکسان و طول های 2، 4، 6 و 8 متر، با ارتفاع طبقه 3/5 متر مدلسازی شده است. رفتار غیرخطی فولاد به صورت المان میله‌ای و بتن به شکل المان حجمی تعریف گردیده است. نتایج این تحقیق با ترسیم نمودار نیرو تغییرمکان برای هر مدل به دست آمده و پارامترهای کلیدی نظیر مقاومت حداکثر، سختی، کاهش سختی و استهلاک انرژی استخراج و مقایسه شده‌اند. همچنین، الگوی ترک‌ها با پیگیری مقادیر کرنش‌های پلاستیک در نواحی با حداکثر کرنش کششی در بتن بررسی شده است. یافته‌ها نشان می‌دهند که تیرهای با آرماتور قطری از نظر سختی تفاوتی با تیرهای معمولی ندارند اما از نظر مقاومت بهتر عمل کرده‌اند. همچنین با افزایش طول تیر در تیرهای با آرماتور قطری سختی و مقاومت کاهش پیدا کرده‌اند به طوریکه در تیر با طول 2 متر سختی 62 درصد بیشتر از تیر با طول 8 متر می‌باشد. علاوه برا این با افزایش طول تیر از 2 متر به 8 متر استهلاک انرژی در تیرهای دارای آرماتور قطری به میزان 41 درصد کاهش پیدا کرده است.

آرماتور قطری برشی ، تحلیل اجزا محدود ، تیر با آرماتور قطری ، تیر بتنی مسلح ، قاب خمشی

1. مقدمه

سیستم‌های قاب خمشی و دیوارهای برشی بتن‌آرمه از مهم‌ترین سیستم‌های باربر جانبی در سازه‌های مقاوم در برابر زلزله به شمار می‌روند. اهمیت این دو سیستم ناشی از نقش کلیدی آنها در تأمین ایمنی و پایداری سازه‌ها در برابر نیروهای لرزه‌ای است. قاب‌های خمشی به دلیل شکل‌پذیری بالا و توانایی در جذب انرژی، کاربرد گسترده‌ای در ساختمان‌های بلند و مناطق لرزه‌خیز دارند^[1]. در این سیستم‌ها، تشکیل مفصل پلاستیک در تیرها نقش کلیدی در استهلاک انرژی و جلوگیری از شکست‌های ناگهانی ایفا می‌کند^[2]. به همین دلیل، اصل "ستون قوی-تیر ضعیف" به عنوان یک معیار طراحی اساسی مطرح می‌شود تا شکست در تیرها رخ دهد نه در ستون‌ها ^[3].

قاب‌های خمشی بر اساس سطح شکل‌پذیری به سه گروه معمولی، متوسط و ویژه تقسیم می‌شوند. استفاده از قاب‌های خمشی ویژه در پهنه‌های با خطر زلزله متوسط تا بسیار زیاد توصیه شده است ^[1]، زیرا این قاب‌ها نسبت به قاب‌های معمولی و متوسط عملکرد لرزه‌ای بهتری دارند و قادرند نیروهای خمشی، محوری و برشی ناشی از چرخه‌های جابجایی چندگانه زلزله را تحمل کنند. در این قاب‌ها، مفصل پلاستیک معمولاً در دو انتهای تیرها شکل می‌گیرد. با این حال، جابجایی محل مفصل پلاستیک به داخل دهانه تیر می‌تواند از شکست نامطلوب در هسته اتصال جلوگیری کند، ولی در عین حال خطر شکست برشی ترد را افزایش می‌دهد. این موضوع نشان می‌دهد که طراحی دقیق طول مؤثر تیر اهمیت زیادی دارد، زیرا کاهش طول مؤثر می‌تواند شکست خمشی شکل‌پذیر را به شکست برشی ترد تبدیل کرده و در نتیجه شکل‌پذیری قاب را کاهش دهد. برای جلوگیری از چنین شکست‌هایی، آیین‌نامه‌ها در قاب‌های خمشی بتن‌آرمه با شکل‌پذیری متوسط نسبت دهانه به عمق تیر را حداقل چهار برابر توصیه می‌کنند ^[5].

در کنار قاب‌های خمشی، دیوارهای برشی بتن‌آرمه نیز به ویژه در ساختمان‌های بلند برای مقابله با بارهای جانبی ناشی از زلزله و باد استفاده می‌شوند. این دیوارها معمولاً دارای بازشوهایی برای درها و پنجره‌ها هستند و به همین دلیل توسط تیرهای همبند در ارتفاع سازه به هم متصل می‌شوند. وجود تیرهای همبند در دیوارهای کوپله نقش مهمی در افزایش سختی و مقاومت جانبی دارد ^[6]. در صورتی که دیوارها بدون اتصال باشند، لنگر واژگونی کل توسط خمش در دیوارها تحمل می‌شود و انرژی ناشی از زلزله عمدتاً از طریق تغییرشکل‌های خمشی تلف می‌گردد. اما اتصال دیوارها با تیر همبند موجب ایجاد نیروهای محوری کششی و فشاری در دیوارها شده و درصد قابل توجهی از لنگر واژگونی کل توسط این مکانیسم تحمل می‌شود. در نتیجه، سیستم مقاوم‌تری حاصل می‌شود که رفتار هیسترزیس تیرهای همبند تأثیر مستقیم بر پاسخ کلی سازه دارد ^[7].

با وجود این مزایا، یکی از چالش‌های اصلی در سازه‌های بتن‌آرمه شکست برشی لغزشی است. ترک‌های خمشی که در طول بارگذاری چرخه‌ای معکوس ایجاد می‌شوند، به ویژه در نواحی مفصل پلاستیکی، می‌توانند به صفحات لغزنده بالقوه تبدیل شوند. این تغییرمکان‌های لغزشی موجب کاهش استهلاک انرژی در تیرها شده و در نهایت شکست برشی لغزشی را به دنبال دارند. برای مقابله با این مشکل، پائولی ^[8] استفاده از آرماتور قطری در تیرها و تیرهای همبند را پیشنهاد داده است. این روش علاوه بر افزایش شکل‌پذیری، موجب کاهش تمرکز تنش در اتصالات و ارتقای ایمنی سازه در برابر زلزله‌های شدید می‌شود.

در همین راستا، بوچانان ^[3] سیستم جدیدی را معرفی کرده است که در آن آرماتوربندی اصلی تیر به صورت قطری در وسط دهانه عبور می‌کند و آرماتور ثانویه تضمین می‌کند که مفصل تنها در آرماتورهای قطری اصلی شکل گیرد. مزیت این طرح آن است که مفاصل پلاستیکی از صفحه ستون فاصله دارند، طول مفصل‌ها افزایش می‌یابد، احتمال شکست برشی لغزشی کاهش می‌یابد و اتصال تیر به ستون همواره الاستیک باقی می‌ماند. البته برای دستیابی به این عملکرد، نواحی اطراف مفصل پلاستیکی باید به خوبی محصور شوند تا از شکست‌های موضعی جلوگیری شود ^[6].

مرور تحقیقات گذشته نشان می‌دهد که افزودن آرماتورهای قطری در تیرها و تیرهای همبند می‌تواند به طور قابل توجهی رفتار لرزه‌ای سازه‌های بتن‌آرمه را بهبود دهد ^[3]. هرچند اجرای این روش در کارگاه‌ها با چالش‌هایی همراه است، اما ظرفیت بالایی برای توسعه استانداردهای جدید طراحی در مهندسی زلزله دارد. شین ^[9] و همکاران نشان دادند که رفتار لرزه‌ای تیرهای همبند بتن‌آرمه با آرماتور قطری بسته به نوع یا جهت آرماتور متفاوت است، در حالی که شوی ^[10] و همکاران تأکید کردند که این آرماتورگذاری در تیرهایی با نسبت دهانه به عمق زیاد کمتر مؤثر است. بنابراین، انتخاب نوع آرماتورگذاری باید متناسب با هندسه تیر صورت گیرد. در نهایت، این پژوهش با هدف بررسی دقیق عملکرد تیرهای بتن‌آرمه با و بدون آرماتور قطری در طول‌های مختلف (2، 4، 6 و 8 متر) و با ارتفاع طبقه 3.5 متر انجام شده است. در این شبیه‌سازی، رفتار غیرخطی فولاد و بتن با مدل‌های مناسب لحاظ گردیده و بارگذاری جانبی ناشی از زلزله با روش کنترل تغییرمکان و نسبت دریفت 10 درصد اعمال شده است. نتایج تحلیل شامل مقاومت حداکثر، سختی، میزان استهلاک انرژی و الگوی ترک استخراج شده و سپس مقایسه‌ای جامع میان تیرهای دارای آرماتور قطری و تیرهای معمولی مشابه ارائه گردیده است.

2. جزئیات شبیه‌سازی تیر بتن‌آرمه

سیستم‌های مورد مطالعه به صورت بخشی از یک قاب یک دهانه می‌باشند. هر نمونه شامل یک تیر و دو ستون در دو طرف تیر و هر یک از ستون‌ها خود شامل نیمی از ستون بالای تیر و نیمی از ستون پایین تیر می‌باشند. درتمامی نمونه‌ها برای ستون‌ها ابعاد مقطع با طول و عرض برابر 0/6 متر و ارتفاع 3/6 متر استفاده شده است. همچنین ابعاد مقطع تمامی تیرها یکسان و برابر با عرض 0/4 متر در ارتفاع 0/6 متر می‌باشند. نمونه‌ها با تیرهای با طول و آرایش آرماتوربندی متغیر شامل چهار جفت مدل می‌باشند که هر جفت مدل شامل یک نمونه تیر بتن‌آرمه با آرماتور قطری و یک نمونه تیر بتن‌آرمه با همان ابعاد و بدون آرماتور قطری می‌باشند. نمونه‌های تیر با چهار طول مختلف 2، 4، 6 و 8 متر شبیه‌سازی شده‌اند. در شکل 1 نمای کلی مدل بررسی شده مشاهده می‌گردد. شبیه‌سازی نمونه‌ها در نرم‌افزار اجزاء محدود Abaqus CAE انجام گرفته است. در مدل مورد بررسی بارگذاری از نوع بارگذاری جانبی ناشی از زلزله می‌باشد. تحلیل سازه از نوع کنترل تغییرمکان می‌باشد و بارگذاری قاب نیز به صورت بار تغییرمکانی است. بار مورد نظر از طریق تغییرمکان به سیستم وارد می‌شود. تغییرمکان مورد نظر برابر با نسبت دریفت 10 درصد در ارتفاع ستون‌های قاب می‌باشد. نسبت دریفت، نسبت تغییرمکان جانبی نسبی طبقه بر ارتفاع طبقه است.

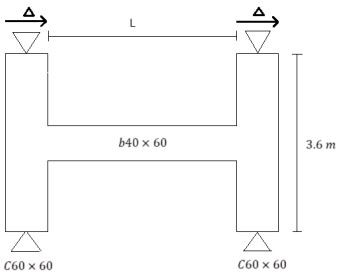

شکل 1. هندسه و شرایط مرزی معمول قاب بررسی شده

3. آرایش آرماتور بندی نمونه‌ها

شکل 2 جزئیات آرماتوربندی نمونه‌ها را نشان می‌دهد. در نمونه‌های تیر دارای آرماتورهای قطری از چهار عدد آرماتور قطری استفاده شده است که شروع خم آرماتورهای قطری به فاصله 60 سانتی‌متر از بر ستون می‌باشد. آرماتورهای عمومی تیر به صورت یکسرخم مدل شده‌اند که در شروع خم آرماتور قطری قطع می‌گردند. در ناحیه‌ی مرکزی تیر که آرماتورهای عمومی ادامه پیدا نمی‌کنند از آرماتورهای حرارتی استفاده شده است. در ناحیه‌ی آرماتورهای قطری خاموت‌ها با فواصل بیشتری به نسبت نواحی کنار ستون‌ها در نظر گرفته شده‌اند.

در نمونه‌های تیر فاقد آرماتور قطری به جای آرماتورهای قطری چهار عدد آرماتور عمومی در طول تیر مدل شده است. همچنین آرماتورهایی که به صورت یکسرخم در نمونه‌های دارای آرماتور قطری مدل شده بودند در این نمونه‌ها حذف گردیده‌اند. باقی جزئیات همانند نمونه‌های دارای آرماتور قطری می‌باشد. تیر دارای طول دو متر و دارای آرماتور قطری با نام CB2-D و تیر دارای طول دو متر و فاقد آرماتور قطری با نام CB2-F نامگذاری شدند. به همین شکل تیرهای با طول چهار متر با نام‌های CB4-D و CB4-F، تیرهای با طول شش متر با نام‌های CB6-D و CB6-F و تیرهای با طول هشت متر با نام‌های CB8-D و CB8-F نامگذاری گردیدند.

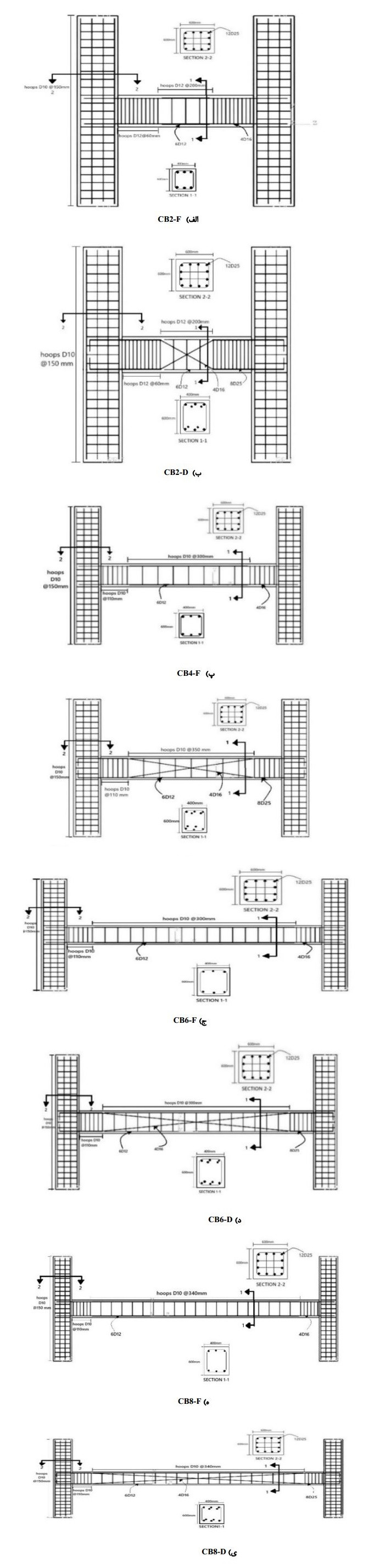

شکل 2. جزئیات آرماتوربندی نمونه‌ها

4. معرفی مشخصات مصالح

نمونه اجزا محدود ساخته شده از مصالح بتن و فولاد تشکیل شده است. به منظور دیدن رفتار غیرخطی بتن از مدل آسیب خمیری بتن استفاده شد. این مدل بر اساس دو فرض اصلی در مکانیزم گسیختگی یعنی روش ترک خوردگی کششی و خرد شدگی فشاری فرمول‌بندی شده است. بدین منظور برای تعریف حالت الاستیک بتن نیاز به تعریف مدول الاستیسیته و ضریب پواسون می‌باشد. مدول الاستیسیته بر اساس مبحث نهم مقررات ملی ایران ^[11] به صورت رابطه‌ی (1) تخمین زده شده است.

(1)

که مقاومت فشاری بتن بر حسب مگاپاسکال میباشد. همچنین طبق مبحث نهم مقررات ملی ایران ^[11] ضریب پواسون برای بتن 0/2 در نظر گرفته شد.

برای تعریف رابطه تنش_کرنش فشاری و کششی بتن، نیاز است که تنش‌ها، کرنش‌های غیرارتجاعی نظیر تنش و پارامترهای آسیب همراه با کرنش‌های غیرارتجاعی متناظر آنها برای کشش و فشار محاسبه شوند. پارامترهای ذکر شده برای کشش بر اساس شکل 3 و برای فشار مطابق با شکل 4 محاسبه شدند.

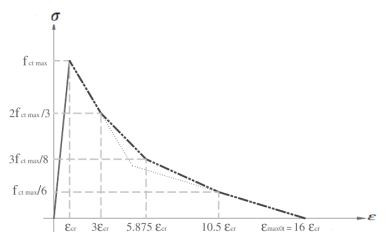

شکل 3. نمودار رفتار کششی اصلاح شده بتن ^[12]

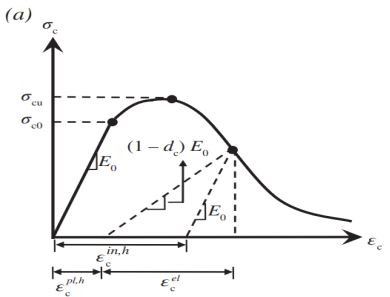

شکل 4. نمودار تنش-کرنش فشاری بتن ^[13]

دیگر پارامترهای پلاستیسیته بتن به صورت جدول 1 به عنوان مشخصات مصالح بتن درنظر گرفته شده است. لازم به ذکر است که در بتن برای مدل کردن خاصیت پلاستیک بتن از تابع پتانسیل جریان پلاستیک یا تابع هایپربولیک دارکر-پراگر استفاده می‌شود که به زاویه انبساط برشی و خروج از مرکزیت جریان وابسته است. fb0/fc0 نسبت مقاومت فشاری دو محوری به تک محوری بتن است. K پارامتر تعیین‌کننده‌ی شکل مقطع عرضی سطح تسلیم می‌باشد. پارامتر ویسکوزیته نیز برای در نظر گرفتن بتن به عنوان ماده ویسکوپلاستیک در نظر گرفته می‌شود.

رفتار فولادهای مورد استفاده در شبیه‌سازی به صورت الاستو-پلاستیک دو خطی در نظر گرفته شده است. این مدل رفتاری به کمک مدول الاستیسیته و ضریب پواسون و تنش تسلیم و کرنش متناظر تنش تسلیم شبیه‌سازی می‌شود.

جدول 1. پارامترهای پلاستیسیته بتن با مقاومت 59 مگاپاسال

5. صحت‌سنجی

به منظور اطمینان از صحیح بودن شبیه‌سازی رفتار نمونه‌ها، نمونه آزمایش شده توسط لیم و همکاران ^[14] در نرم‌افزار اجزا محدود  Abaqus CAE مدل گردید. مشخصات این مدل در جدول (2) و شکل 5 نشان داده شده است.

جدول 2. پارامترهای پلاستیسیته بتن با مقاومت 59 مگاپاسال

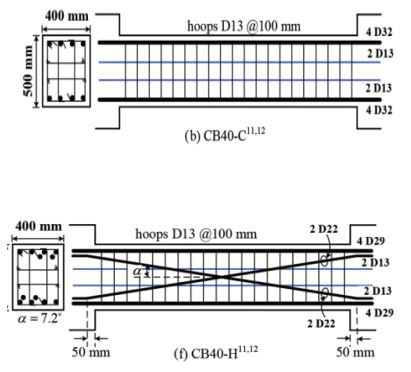

شکل 5. دیاگرام نمونه‌های آزمایشگاهی لیم و همکاران ^[14]

نمودار نیرو-تغییرمکان نمونه‌های مدل لیم ^[14] و مقایسه آنها با نمودار نمونه‌های اعتبار سنجی در شکل 6 نشان داده شده است. همانطور که مشاهده می‌شود نمودار اعتبارسنجی با بار یکطرفه با اختلاف بسیار ناچیزی بر نقاط پیک نمودار هیسترزیس مدل لیم و همکاران ^[14] منطبق است. در شکل 7.الف تنش‌های فونمیسز در بتن و در شکل 7.ب و ج تنش‌های آرماتورها نمایش داده شده است.

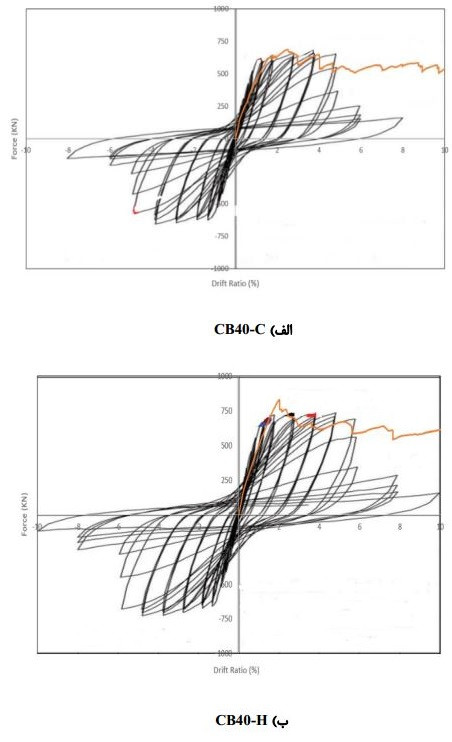

شکل 6. مقایسه مدل اعتبارسنجی و مدل لیم و همکاران ^[14]

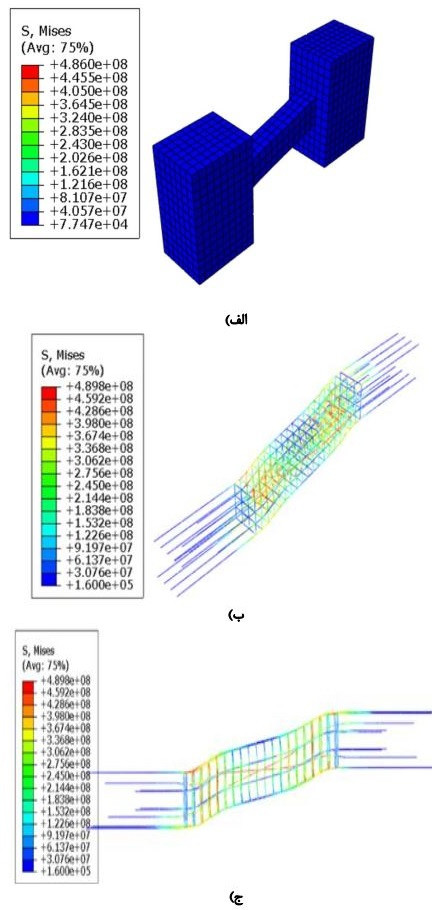

شکل 7.الف کانتور تنش فونمیسز در نمونه صحت‌سنجی را نشان می‌دهد. شکل 7.ب نیز کانتور تنش در آرماتورها را نشان می‌دهد.

شکل 7. تنش‌های فون میسز در بتن و آرماتورهای نمونه‌های اعتبار سنجی (پاسکال)

شکل 7.الف کانتور تنش فونمیسز در نمونه صحت‌سنجی را نشان می‌دهد. شکل 7.ب نیز کانتور تنش در آرماتورها را نشان می‌دهد. مقدار تنش ماکزیمم در آرماتورها که با رنگ قرمز نشان داده شده است در حدود 489 مگاپاسکال می‌باشد.

6. نتایج و بحث

6-1. نمودار نیرو- تغییرمکان

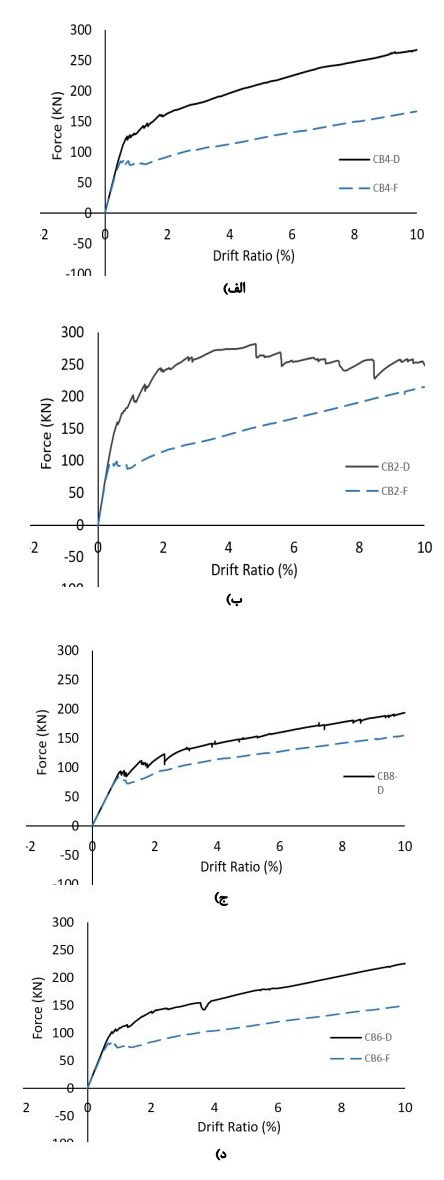

در شکل 8 نمودار نیرو-دریفت نمونه‌های دارای آرماتور قطری و فاقد آرماتور قطری با یکدیگر مقایسه شده است.

شکل 8. مقایسه نمودارهای نیرو-دریفت نمونه‌های دارای آرماتور قطری با نمونه‌های فاقد آرماتور قطری

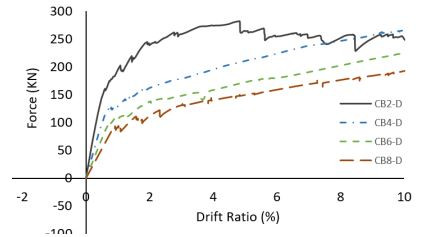

چنانچه در شکل 9 قابل مشاهده است با مقایسه نمونه‌های دارای آرماتور قطری و با طول‌های متفاوت می‌توان به این نتیجه رسید که نمونه‌ی دارای طول 2 متر مقاومت و سختی بیشتری نسبت به سایر نمونه‌ها دارد و با افزایش طول تیر، سختی و مقاومت نمونه‌ها کاهش می‌یابد.

شکل 9. مقایسه نمودارهای نیرو-دریفت نمونه‌های دارای آرماتور قطری

6-2. تنش‌های آرماتورها

در شکل 10 تنش فونمیسز آرماتورهای مدفون شده در نمونه‌ها نشان داده شده است. نتایج به دست آمده با اعمال تغییرمکان معادل با دریفت 10 درصد بدست آمده است. در نمونه‌های فاقد آرماتور قطری CB6-F ،CB4-F ،CB2-F و CB8-F بیشترین تنش وارده بر تیر در بر ستون می‌باشد و با افزایش نیروی وارده آرماتورها در این نقاط به تسلیم رسیده و مفصل پلاستیک تشکیل می‌شود. با اضافه کردن آرماتور قطری و تقویت کناره‌های تیر جهت جلوگیری از تسلیم برشی، محل مفصل پلاستیک تغییر می‌کند و شاهد جابجایی مفصل از کناره ستون به مرکز تیر هستیم.

همچنین با مقایسه نمونه‌های داری آرماتور قطری با طولهای متفاوت مشاهده می‌کنیم که در طول‌های کوتاه‌تر قسمتی از آرماتورهای قطری هم تسلیم می‌شوند اما هرچه طول افزایش می‌یابد مشارکت آرماتورهای قطری کمتر می‌شود.

به علاوه در نمونه‌های با طول کوتاه‌تر تعدادی از آرماتورهای عرضی هم که در مجاورت آرماتورهای قطری می‌باشند تسلیم می‌شوند که با افزایش طول تیر تعداد این آرماتورها کمتر شده و در تیر با طول 8 متر هیچ خاموتی به تسلیم نمی‌رسد. این موضوع نشان دهنده این است که تیرهای با طول کوتاه‌تر تحت برش بیشتری هستند.

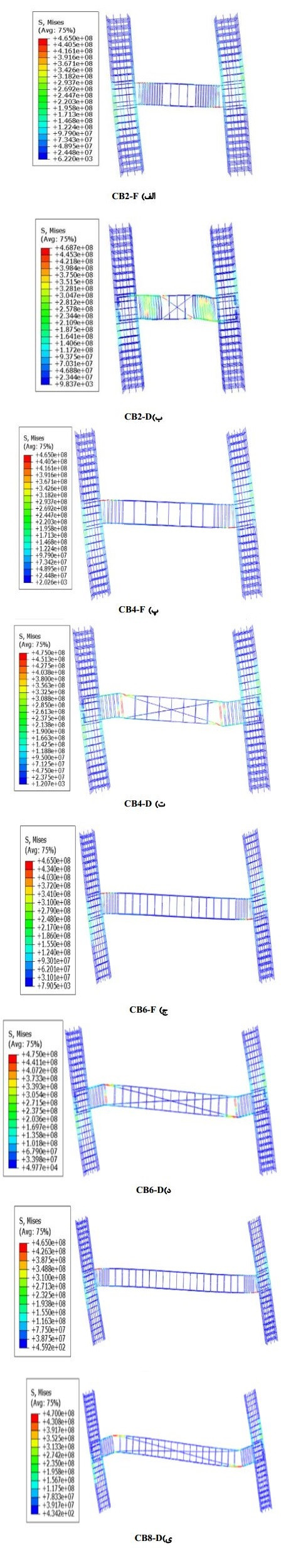

شکل 10. تنش‌های آرماتورها

6-3. تنش‌های بتن

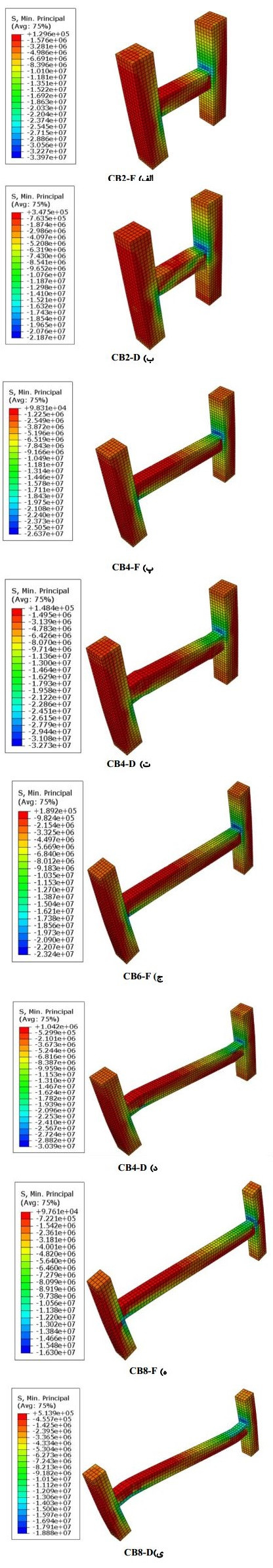

در شکل 11 کانتور تنش اصلی حداقل 10 نمونه‌های تحلیل شده نشان داده شده است. نتایج به دست آمده با اعمال تغییرمکان معادل با دریفت 10 درصد بدست آمده است. مقدار تنش بیشینه فشاری در همه نمونه‌ها در دو انتهای تیر و در بر ستون می‌باشد. در همه نمونه‌ها مقدار تنش بیشینه فشاری کمتر از مقاومت فشاری مشخصه بتن، که 59 مگاپاسکال می‌باشد، است. مقدار تنش بیشینه فشاری در نمونه‌های دارای طول 2 متر و در نمونه دارای آرماتور قطری کمتر از نمونه تیر مرسوم است. این در حالی است که در سایر نمونه‌ها با طول‌های 4، 6 و 8 متر شرایط برعکس است و مقدار تنش بیشینه فشاری در نمونه‌های دارای آرماتور قطری بیشتر از نمونه مرسوم می‌باشد.

شکل 11. کانتور تنش اصلی حداقل نمونه‌ها

همانطور که در شکل 11.الف مشاهده می‌شود بیشترین تنش اصلی فشاری در بتن که در کانتور تنش با رنگ آبی نمایش داده شده است در نمونه با طول تیر 2 متر و فاقد آرماتور قطری 34 مگاپاسکال می‌باشد. این مقدار در نمونه دارای آرماتور قطری (شکل 11.ب) در حدود 22 مگاپاسکال است. بیشترین تنش اصلی فشاری در بتن در نمونه با طول تیر 4 متری و دارای آرماتور قطری در حدود 33 مگاپاسکال می‌باشد و در نمونه با طول تیر 4 متری و فاقد آرماتور قطری در حدود 26 مگاپاسکال می‌باشد. همچنین این مقدار در نمونه با طول تیر 6 متری و دارای آرماتور قطری در حدود 30 مگاپاسکال و در نمونه 6 متری و فاقد آرماتور قطری در حدود 23 مگاپاسکال می‌باشد. بیشترین تنش اصلی فشاری در نمونه با طول تیر 8 متری و دارای آرماتور قطری در حدود 19 مگاپاسکال و در نمونه 8 متری و فاقد آرماتور قطری در حدود 16 مگاپاسکال می‌باشد.

6-4. کرنش‌های بتن

در شکل 12 کانتور کرنش پلاستیک ماکزیمم اصلی 11 نمونه‌ها نشان داده شده است. با توجه به محل کرنش بیشینه می‌توان به الگوی ترک‌خوردگی‌ها دست یافت. محل دقیق ترک‌خوردگی‌ها در نمونه‌های دارای آرماتور قطری در قسمت شروع خم آرماتور قطری (محل مفصل پلاستیک) و در نمونه‌های بدون آرماتور قطری در بر ستون‌ها می‌باشد. اولین ترک‌ها در تیرهای دارای آرماتور قطری، در محل تشکیل مفصل پلاستیک ایجاد می‌شوند.

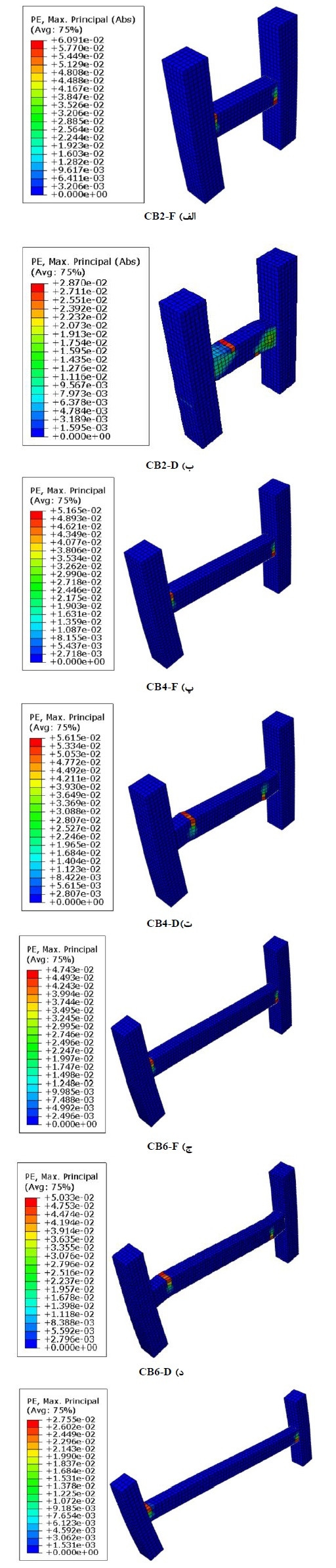

شکل 12. کانتور کرنش پلاستیک اصلی ماکزیمم نمونه‌ها

6-5. استهلاک انرژی

با محاسبه‌ی مساحت زیر نمودار هر یک از نمونه‌ها که در شکل 13 نشان داده شده است مقدار استهلاک انرژی نمونه‌های دارای آرماتور قطری و با طول‌های متفاوت بدست آمد. نتایج نشان می‌دهد با افزایش طول تیر استهلاک انرژی کاهش می‌یابد. همچنین با محاسبه مساحت زیر نمودار هر یک از نمونه‌های فاقد آرماتور قطری که در شکل 14 نشان داده شده است، مشاهده شد مقدار استهلاک انرژی در تیرهای مشابه دارای آرماتور قطری بیشتر است.

شکل 13. مقادیر استهلاک انرژی در نمونه‌های دارای آرماتور قطری بر حسب کیلونیوتن-متر

شکل 14. مقادیر استهلاک انرژی در نمونه‌های فاقد آرماتور قطری بر حسب کیلونیوتن-متر

7. نتیجه‌گیری

با استفاده از نرم‌افزار اجزا محدود Abaqus CAE بخشی از یک قاب یک دهانه تحت بار مونوتونیک و با در نظر گرفتن اثرات غیرخطی مادی شبیه‌سازی و صحت‌سنجی شد. پارامترهای مورد بررسی شامل سختی، استهلاک انرژی، مقاومت و الگوی ترک‌خوردگی تیرها در چهار جفت مدل شامل یک تیر با آرماتور قطری و یک تیر مرسوم (بدون آرماتور قطری) و با چهار طول متفاوت می‌باشد. نتایج حاصل از بررسی منحنی نیرو-تغییرمکان نمونه‌ها، مقاومت و سختی و همچنین تنش و کرنش به وجود آمده در ادامه ذکر شده است.

از جمله نتایج حاصل می‌توان به موارد زیر اشاره کرد:

- مقاومت تیر دارای آرماتور قطری در مقایسه با مقاومت تیر بدون آرماتور قطری بیشتر است. همچنین هرچه طول تیر کمتر باشد افزایش مقاومت حاصل از تغییر آرایش آرماتوربندی به آرایش آرماتوربندی دارای آرماتور قطری، بیشتر خواهد بود.

- به طور کلی با افزایش طول تیر سختی تیر کاهش می‌یابد اما آرایش آرماتوربندی دارای آرماتور قطری کمکی به افزایش سختی تیر نمی‌کند.

- با افزودن آرماتور قطری و تقویت آرماتورهای عرضی در کناره‌های تیر در تیر تحت خمش و برش می‌توان مفصل پلاستیک را در طول تیر جابجا کرد و در نتیجه از شکست برشی-لغزشی در تیر جلوگیری نمود.

- با افزودن آرماتور قطری و جابجایی مفصل پلاستیک تیرهای کوتاه‌تر تحت برش بیشتری قرار می‌گیرند و تیرهای با طول بیشتر اغلب به صورت خمشی عمل می‌کنند.

- در تیرهای کوتاه‌تر آرماتورهای قطری می‌توانند به بازتوزیع تنش در تیر کمک نمایند. این در حالی است که در طول‌های بلندتر وجود آرماتور قطری نقش موثری در بازتوزیع تنش‌ها ایفا نمی‌کند.

- با جابجایی مفاصل پلاستیک از کناره‌های ستون به داخل تیر الگوی ترک‌خوردگی تیر هم جابجا شده و از بر ستون فاصله می‌گیرد.

- استهلاک انرژی با طول تیر رابطه عکس دارد و هر چه طول تیر افزایش یابد استهلاک انرژی کاهش می‌یابد.
